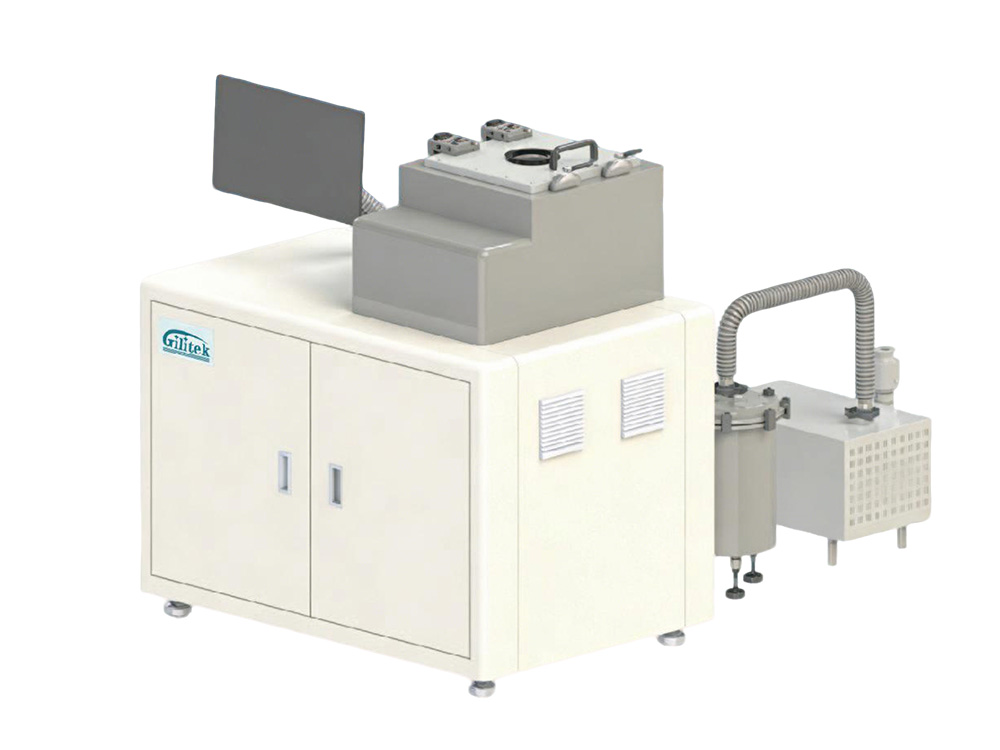

原子层沉积系统(ALD)
GA300B
√面向VCSEL与3D Sensing器件的高精度功能膜层制备 Gilite
√
DBR减反膜与高性能阻隔膜的批量沉积
联系我们
项目
技术参数
工艺温度
50~300 ℃
膜厚均一性
片内/片间 ≤2%
镀膜面积
支持4/6/8/12寸,或300×300 mm(向下兼容)
前驱体
DIPAS、TiCl₄、TMA 等
真空底压
≤1 Pa
漏率
5.0×10⁻⁹ Pa·m³/s

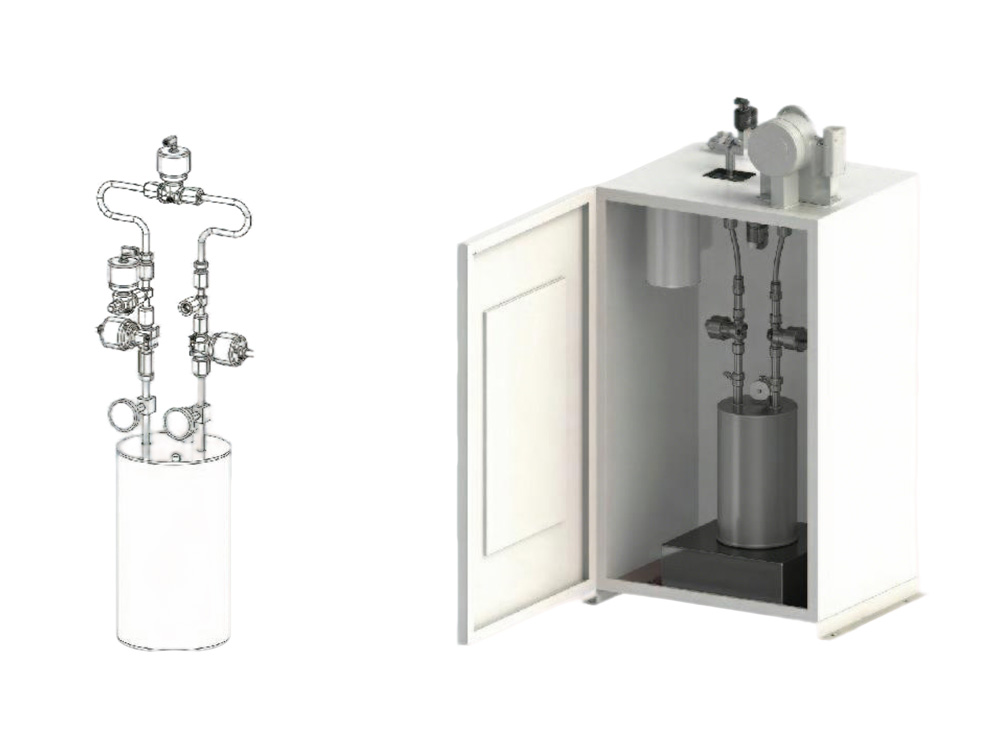

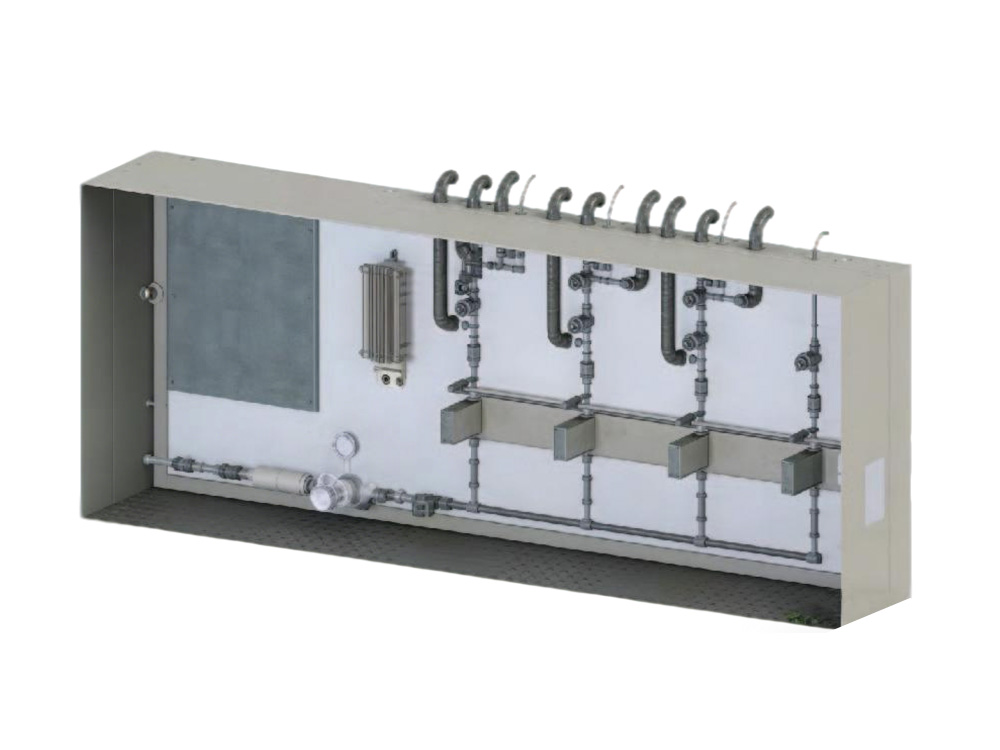

化学源配置
2路化学源 + 1路氧源(可选配)
占地面积
1830×1250×1400 mm
设备基片尺寸
4/6/8/12寸、300×300 mm 等多种规格可选
设备功能
可用于SiO₂、TiOx、Al₂O₃等材料的ALD沉积镀膜
上一篇
:没有了!
下一篇
:
团簇式多功能薄膜沉积系统(Cluster)
