详解真空镀膜机之蒸发系统是什么?

发布日期:2016-04-26 00:00 来源:http://www.gilitek.cn 点击:

      真空镀膜机蒸发系统主要指成膜装置部分,镀膜机的成膜装置很多,有电阻加热、电子枪蒸发、磁控溅射、射频溅射、离子镀等多种方式,鄙人就电阻加热和电子枪蒸发两种方式作介绍,因为此两种方式我应用的比较多。

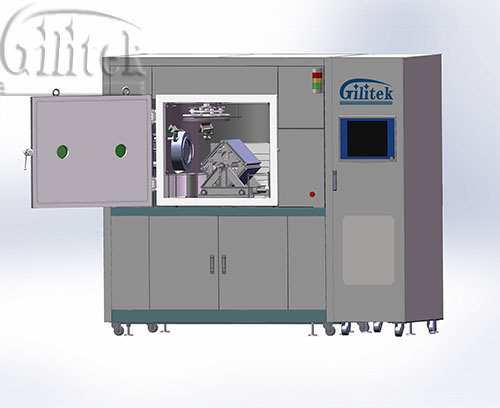

镀膜设备


  电阻蒸发根据其结构和工作原理是目前为止应用最多,最广泛的蒸发方式,也是应用时间最长的蒸发方式。它的工作方式是,将钨片做成船状,然后安装在两个电极中间,在钨舟中央加上药材,再缓缓给电极通电,电流通过钨舟,钨舟通电发热,这些低电压,大电流使高熔点的钨舟产生热量,再热传导给镀膜材料,当钨舟的热量高于镀膜材料熔点的时候,材料就升华或者蒸发了,此方法由于操作方便,结构简单,成本低廉,故被很多设备应用,但是其蒸发出来的薄膜由于致密性不佳,加上很多材料无法采用这种方式蒸镀,所以其有一定局限性。钨舟蒸发镀膜材料的时候,材料的熔点必须小于钨舟的熔点,否则就没有办法进行。



  电子枪蒸发镀膜机是到目前为止应用最多的一种蒸发方式,它可以蒸发任何一种镀膜材料,它的工作方式是:将镀膜材料放在坩埚里面,将蒸发源制作成灯丝形状,采用一专门的控制柜,对灯丝加一强电流,高电压,由于灯丝的材料是钨,所以它会发热,到最后会发射电子,再采用一定的磁场将其聚集成一定形状,并牵引到坩埚上,这样就形成了一股电子束,由于电子束温度非常高,可以熔化任何镀膜药材,当镀膜药材被电子束熔化后(有些材料是直接升华),药材的分子(原子或者离子)在真空中成直线运动,然后遇到基板,就凝结下来,经过这种方式生长,形成薄膜!最常用的有将电子束的偏转角制作成270度,、或者运行轨迹为e型的e行电子枪或者电子束偏转角180度,运行轨迹为c型的c型电子枪两种。



  电子束蒸发的最大优点在于:电子束的光斑可以随意调整,可以一枪多用,灯丝可以隐藏,避免污染,可以蒸发任意镀膜材料,维修方便,蒸发速度可以随意控制,材料分解小,膜密度高。机械强度好。



  溅射方式是用高速正离子轰击靶材表面,通过动能传输,令靶材的分子(原子)有足够的能量从靶材表面逸出,在产品表面凝聚形成薄膜。



  用溅射的方法制镀的薄膜附着性强,薄膜的纯度高,可以同时溅射多种不同成分的材料,但是对靶材的要求高,不能象电子枪一样节约资源。



  目前运用最多的有磁控溅射镀膜机,磁控溅射是指平行于阴极表面施加强电场,将电子约束在阴极靶材表面附近,提高电离效率。它是操作最简单的一种,所以运用非常广。




相关标签:镀膜机
